3D -Modularstahlschweißtisch
Produktbeschreibung

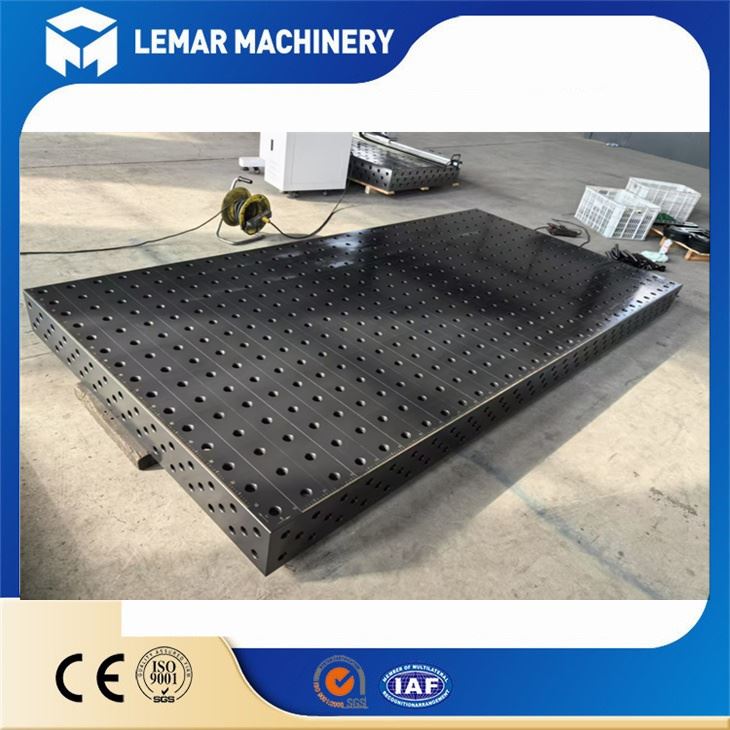

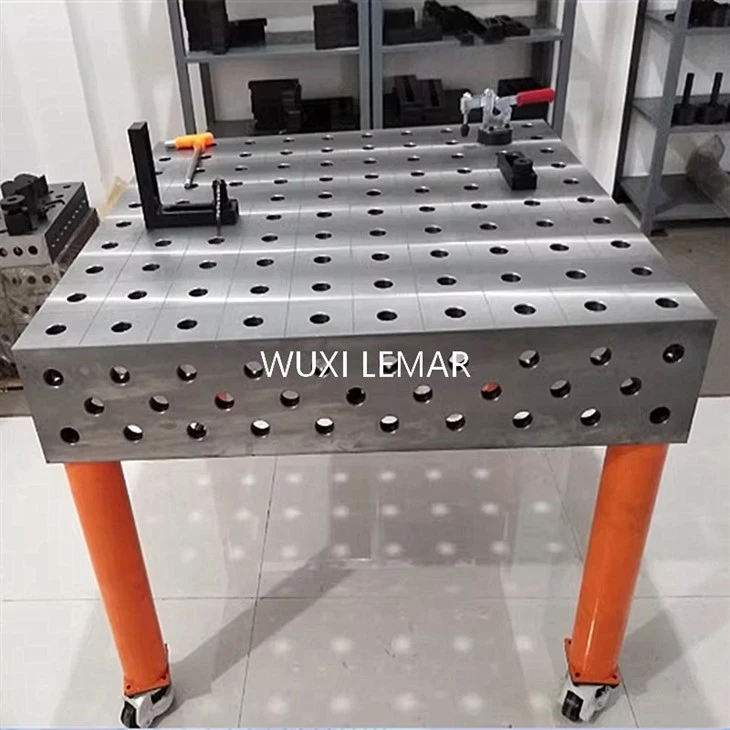

Lemar 3D Modular Fixture Plattform Stahlschweißtabelle 800x1000 ist ein modulares 3D-Schweiß-Workbench mit dem D28-Lochsystem D28 mit einer Standardgröße von 800 mm (Länge) × 1000 mm (Breite), es sind speziell für die Präzisionsschweißung von mittelgroßen Arbeitsplätzen ausgeliefert. Hervorragende modulare Eigenschaften und Hochleistungs-Positionierungsfunktionen machen es zu einer idealen Werkzeuglösung für die Automobilherstellung, Baumaschinen und Schimmelpilzindustrie .
Produktparameter
| Parameter | D16 -Serie | D28 -Serie |
| Anwendung | Kleine Präzisionsteile, elektronische Baugruppe | Hochleistungsgeräte, große Strukturteile |
| Belastungskapazität | Medium (weniger oder gleich 2 Tonnen) | Extrem (größer oder gleich 10 Tonnen) |
| Flexibilität | Optimal (dichte kleine Löcher) | Konzentriert sich auf Stärke |
| Typische Branchen | Kfz -Teile, Labors | Schiffbau, Energieausrüstung |
| D28 mm | D16 mm | |||
| 800*1000*200 | 1500*1500*200 | 2000*5000*200 | 800*1000*100 | 1500*1500*100 |
| 800*1200*200 | 1500*2000*200 | 2500*4000*200 | 800*1200*100 | 1500*2000*100 |
| 1000*1000*200 | 1500*2500*200 | 3000*3000*200 | 1000*1000*100 | 1500*2500*100 |
| 1000*1200*200 | 1500*3000*200 | 3000*4000*200 | 1000*1200*100 | 1500*3000*100 |
| 1000*1500*200 | 1500*4000*200 | 1000*1500*100 | ||
| 1000*2000*200 | 2000*2000*200 | 1000*2000*100 | ||
| 1000*3000*200 | 2000*2500*200 | 1000*3000*100 | ||
| 1200*1200*200 | 2000*3000*200 | 1200*1200*100 | ||
| 1200*2400*200 | 2000*4000*200 | 1200*2400*100 | ||
Produktspezifikation
Das ist unser Produkt
3D -Modularstahlschweißtisch
Modulares Design:
Die gesamte Plattform nimmt ein standardisiertes modulares Design an, und verschiedene Schweißvorrichtungen können schnell über verschiedene Komponenten . erstellt werden
Es ist leicht zu erweitern und neu zu konfigurieren, um sich an die Produktionsanforderungen verschiedener Produkte anzupassen. .
Hochvorbereitungslochsystem (D28):
Die Oberfläche der Workbench ist mit Standardlöchern mit einem Durchmesser von 28 mm bedeckt, und die Lochablage ist normalerweise 50 mm oder 100 mm .}
Die Lochpositionsgenauigkeit ist hoch (normalerweise innerhalb von ± 0 . 05 mm), um die Positionierungsgenauigkeit sicherzustellen.
Größenspezifikationen:
Tabletopgröße: 800 mm (Breite) × 1000 mm (Länge)
Dicke: normalerweise 100 - 150 mm (abhängig vom Hersteller)
Material und Struktur:
Der Hauptkörper besteht aus hochfestigem Legierungsstahl oder Gusseisen .
Die Oberfläche wird mit Hitze behandelt (lockern oder Kohlensaugen), um den Verschleiß Widerstand zu verbessern. .
Es gibt eine Verstärkungsrippenstruktur im Inneren, um die Stabilität . zu gewährleisten
Überlegungen kaufen
Wählen Sie eine geeignete Workbench -Größe gemäß der Werkstückgröße . aus
Bestätigen Sie, ob die Lochsystemspezifikation (D28) mit den vorhandenen Vorrichtungen . kompatibel ist
Betrachten Sie die Anforderungen an die tragende Kapazität und Genauigkeit .
Bewerten Sie die Erweiterbarkeit und zukünftige Bedürfnisse .
3D Modular Fixure Plattform Stahlschweißungstabelle 800x1000 eignet sich besonders für Produktionsumgebungen, die eine hohe Präzisionspositionierung und den häufigen Austausch von Werkzeugvorrichtungen erfordern, und es ist ein wichtiger Teil der modernen flexiblen Fertigungssysteme .}}}}}}}}}}}}}}}}}}}}
